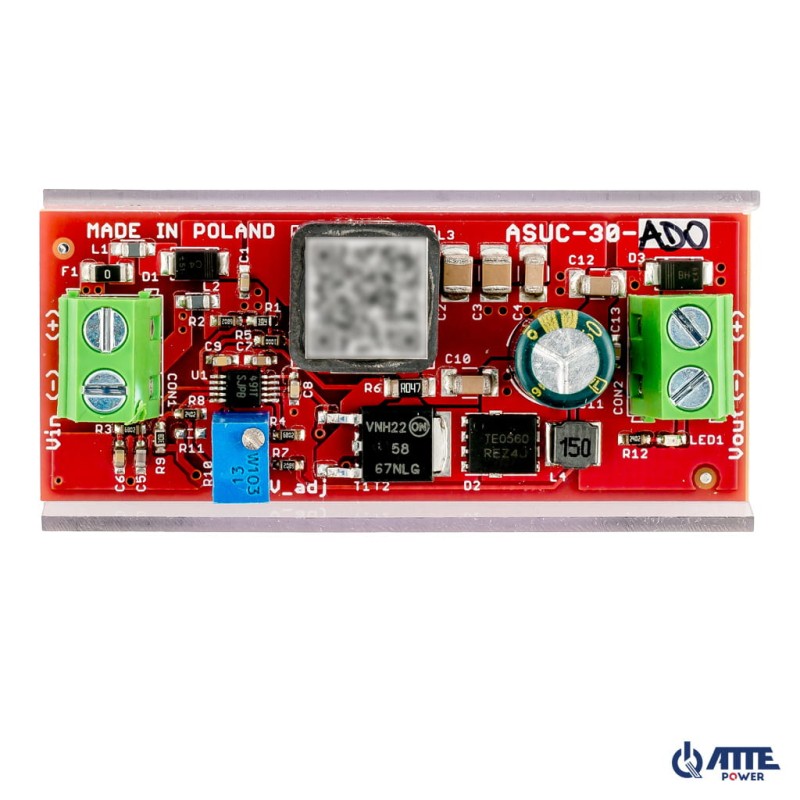

Przetwornica DC/DC ASUC-30-AD0-OF

Przetwornica DC/DC, podnosząca napięcie, Vin 10...30VDC, Vout 12...48VDC, Pout 30W, moduł do zabudowy, typu ASUC-30-AD0-OF

NAJWAŻNIEJSZE CECHY:

• szeroki zakres napięcia zasilania
• możliwość precyzyjnej regulacji napięcia wyjściowego w szerokim zakresie
• niskie nagrzewanie urządzenia dzięki wysokiej sprawności przetwornicy
• duża moc wyjściowa przy niewielkich gabarytach modułu
• odporność na odwrotną polaryzację napięcia zasilania

ASUC-30-AD0-OF to wysokosprawna, nieizolowana przetwornica DC/DC podnosząca napięcie. Przetwornica pozwala na pracę w szerokim zakresie napięć wejściowych i posiada precyzyjną regulację napięcia wyjściowego. Typowym zastosowanie mmodułu jest wytwarzanie napięcia zasilającego PoE48 VDC z napięcia 12 VDC lub 24 VDC pochodzącego z zasilacza buforowego.

Konstrukcja OF (Open Frame) umożliwia zabudowę urządzenia w dowolnej obudowie. Moduł dostarczamy wraz z podstawką montażową z tworzywa oraz wysokiej jakości taśmą samoprzylepną. Najmniejsze z naszych modułów OF nie posiadają systemowych otworów montażowych w rastrze 10,8mm ze względu na niewielkie gabarytyDANE TECHNICZNE:

Napięcie wyjściowe	12 ... 48 VDC
Moc wyjściowa	30W @12V
Sprawność	90% @Vin=12V, Pout=25W
Napięcie zasilania	10...30VDC
Prąd jałowy przetwornicy	18mA @12V
Sygnalizacja pracy	LED1 - obecność napięcia wyjściowego
Konstrukcja obudowy	Moduł do zabudowy mocowany na podstawkce z tworzywa z taśmą samoprzylepną
Montaż	Taśma samoprzylepna
Zakres temperatur pracy	-25...+50°C
Wymiary	25 x 60 x 16 mm
Waga	0,02 kg

PRZYKŁADY ZASTOSOWAŃ: Przykładowe zastosowanie ASUC-30-AD0-OF z zasilaczem buforowym AUPS-70-120-OF
