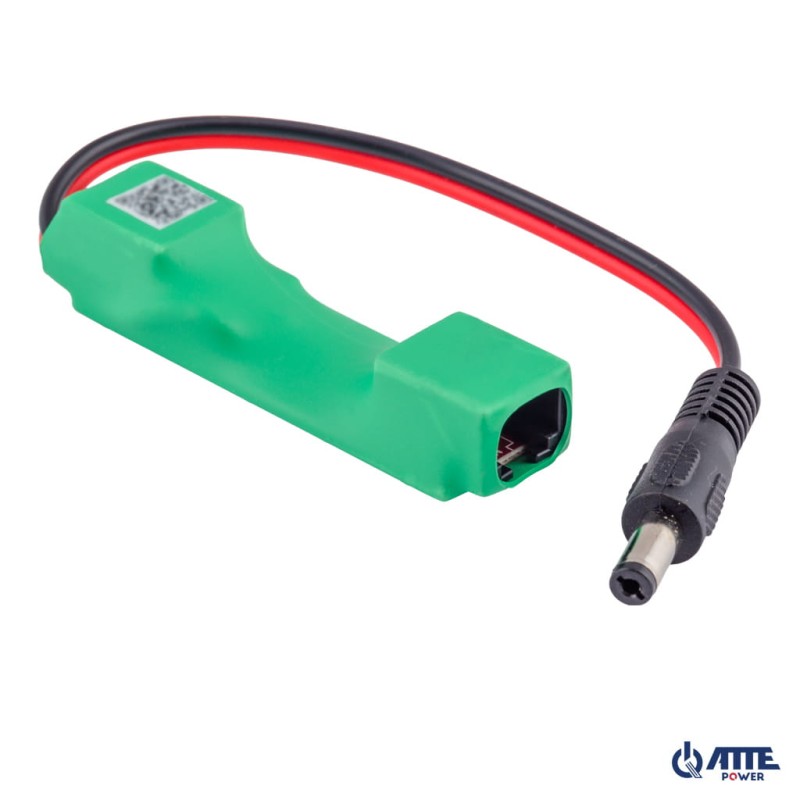

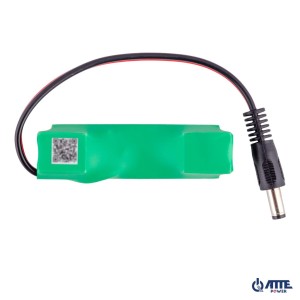

    Adapter PoE ASDC‑12‑124‑HS

    Atte Power

    Adapter PoE obniżający napięcie, Vin 35...56VDC, Vout_1 12VDC (wtyk DC), Vout_2=Vin (RJ45) , Iout 1A, Pout 12W, kompatybilny ze switchami PoE PASSIVE oraz 802.3af, złącza RJ45/RJ45 + wtyk DC

    98,14 zł
    Brutto
    Ilość
    Produkt na zamówienie



    Polityka prywatności



    Dostawy i zwroty



    Informacje o nas

    Opis

    Adapter PoE obniżający napięcie, Vin 35...56VDC, Vout_1 12VDC (wtyk DC), Vout_2=Vin (RJ45) , Iout 1A, Pout 12W, kompatybilny ze switchami PoE PASSIVE oraz 802.3af, złącza RJ45/RJ45 + wtyk DC



    Adapter PoE ASDC-12-124-HS obniża do 12V napięcie na wtyku DC i jednocześnie przenosi zasilanie PoE na wyjście RJ45. Dzięki temu z jednej linii PoE możemy zasilić jednocześnie kamerę IP oraz dodatkowe urządzenia zasilane napięciem 12V takie jak grzałka, oświetlacz podczerwieni lub mikrofon. Urządzenie może być zasilane ze switcha 802.3af lub PoE PASSIVE.



    NAJWAŻNIEJSZE CECHY:

    • redukcja napięcia PoE 48V do 12V - dostępne na wtyku DC (oświetlacz, mikrofon, grzałka)
    • przepuszcza zasilanie PoE z wejścia na wyjście RJ45 (zasilanie kamery)
    • może być zasilany ze switcha PoE 802.3af lub PASSIVE
    • niewielkie rozmiary modułu



    Projektując instalację należy pamiętać o max mocy dostepnej dla całego toru zasilania:

    • gdy zasilamy adapter ze switcha 802.3af max budżet mocy na wyjściu switcha to 15,4W (sumarycznie dla kamery oraz urządzeń 12V)
    • gdy zasilamy adapter ze switcha PASSIVE np. IPB-5-10-S4 max budżet mocy na wyjściu switcha to 36W z czego 12W może zostać wykorzystane na wtyku DC a pozostała dostępna moc może zostać przekazana na wyjście RJ45 (kamera lub inny odbiornik PoE)



    Obudowa HS (Heat Shrink) to przemyślane rozwiązanie zapewniające izolację oraz możliwie jak najmniejsze gabaryty urządzenia. Niewielki rozmiar daje szersze możliwości doboru miejsca montażu



     DANE TECHNICZNE:

    Obsługiwane zasilacze PoEPASSIVE PoE802.3af
    ZłączaRJ-45 (strona switcha) - napięcie wejściowe RJ-45 (strona kamery) - napięcie wyjściowe Vout_2Wtyk DC - napięcie wyjściowe Vout_1
    Napięcie wyjścioweVout_1 = 12 VDC +/-3% - wtyk DC (środek +)Vout_2 = Vin  - RJ-45 (PoE)PINY PoE: 4,5 (V+) 7,8 (V-)
    Prąd wyjściowy1 A (wtyk DC)
    Napięcie wejściowe35 ... 56 VDC (PoE)PINY PoE: 4,5 (V+) 7,8 (V-)
    Zabezpieczenia portówZabezpieczenie przeciążeniowe 1A z auto powrotem
    Sygnalizacja LED czerwona wewnątrz gniazda RJ-45 - obecność napięcia wyjściowego
    Konstrukcja obudowyIzolacyjna folia polietylenowa
    Stopień ochronyIP20
    Temperatura pracy-25 ... +50°C
    Wymiary75 x 21 x 17 mm
    Waga0,015 kg
    PRZYKŁADY ZASTOSOWAŃ: ASDC-12-124 Zasilanie z linii PoE kamery IP oraz dodatkowych urządzeń 12V

    ASDC-12-124 Zasilanie z linii PoE kamery IP oraz dodatkowych urządzeń 12V

    Szczegóły produktu

    Specyficzne kody

    EAN13
    5902143691068
