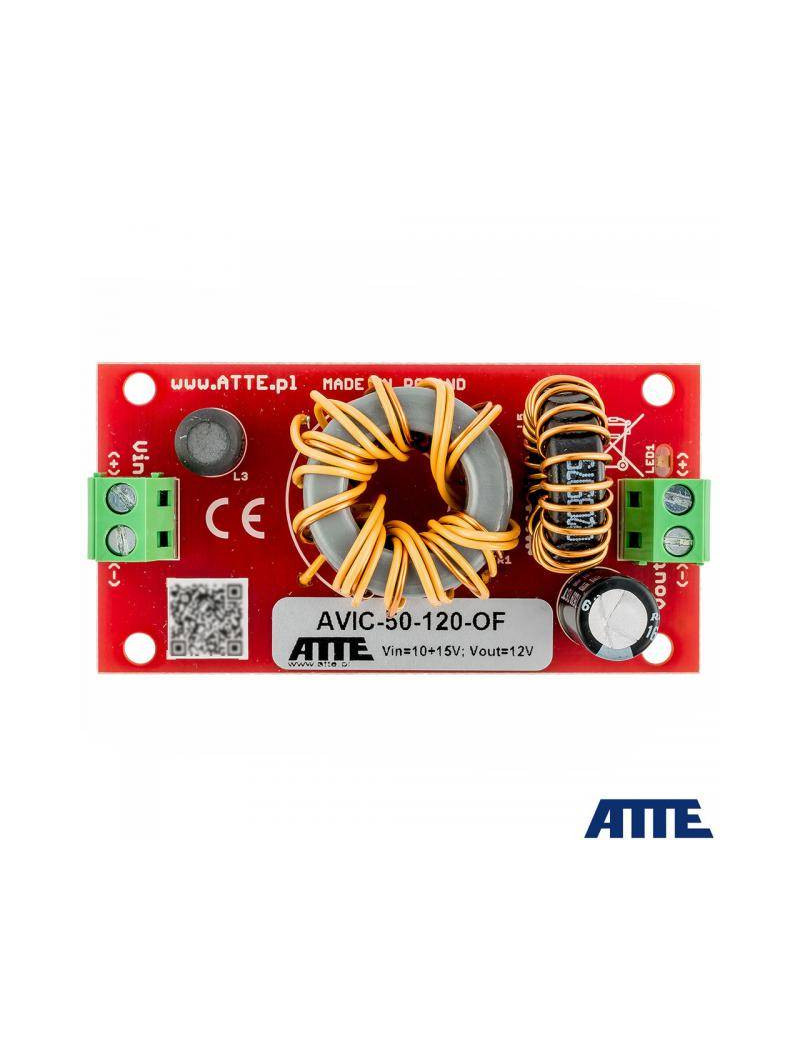

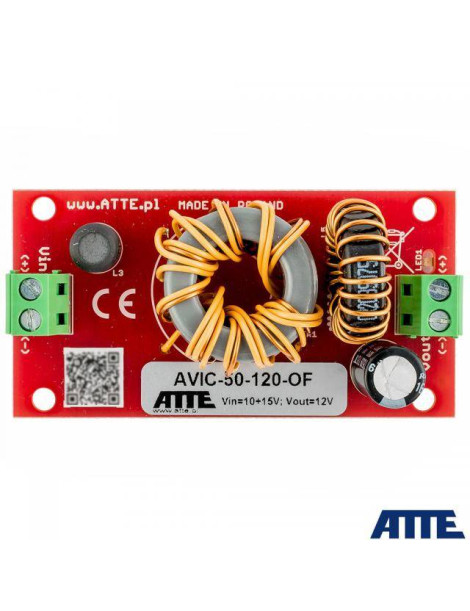

Izolowany moduł do zasilania rejestratora AVIC-50-120-OF

Izolowany moduł do zasilania rejestratora 12V, przetwornica DC/DC stabilizująca napięcie, Vin 10...15VDC, Vout 12VDC, Iout 4A, Pout 50W, moduł do zabudowy, typu AVIC-50-120-OF

Moduł typu AVIC-50-120-OF jest wysokosprawną izolowaną przetwornicą DC/DC przeznaczoną do zasilania rejestratorów, dysków sieciowych oraz innych urządzeń wymagających stabilnego zasilania 12VDC pracujących z zasilaczem buforowym, którego napięcie wyjściowe zmienia się w zakresie od 10V...14V w zależności od trybu pracy (akumulator/sieć). Układ wyposażony jest w szereg zabezpieczeń funkcjonalnych zapewniających niezawodną pracę urządzenia min.:

• zabezpieczenie przeciwzwarciowe wyjścia 12V
• zabezpieczenie przed przeciążeniem przetwornicy
• zabezpieczenie przed odwrotną polaryzacją napięcia zasilającego
• zabezpieczenie przeciwprzepięciowe wyjścia 12V

DANE TECHNICZNE:

Moc wyjściowa	50W ciągła
Zakres napięcia wejściowego	10÷15V
Napięcie wyjściowe	12V +/-2%
Prąd wyjściowy	4A (prąd ciągły)
Prąd jałowy przetwornicy	maks.14mA
Zabezpieczenie przed zwarciem wyjścia	6A – próg zadziałania zabezpieczenia
Napięcie izolacji we/wy	2kV
Zakres temperatur pracy	-25°C ... +50°C
Obudowa	Brak – konstrukcja otwarta
Wymiary	39 × 76 × 35 mm

PRZYKŁADY ZASTOSOWAŃ: Przykład zastosowania przetwornicy do zasilania rejestratora NVR/DVR z zasilacza buforowegoIzolowane zasilanie z przetwornicy pozwala zminimalizować ryzyko występowania zakłóceń w obrazie kamer analogowych wynikających z pętli masy.Przykład zastosowania przetwornicy do zasilania dysku sieciowego NAS z zasilacza buforowego
