Switch PoE 4 portowy 10/100Mbps, extender (1xPoE IN 802.3at/af + 3xPoE OUT), zasilany z PoE (max 40W), sekwencyjny start PoE OUT
Urządzenie jest nowszą, ulepszoną wersją modelu xPoE-4-11-HS. Na podstawie sugestii uzytkowników oraz naszych własnych obserwacji i testów nowa wersja z literką A została wzbogacona o kilka funkcjonalnych modyfikacji:
- wprowadzono usprawnienia w układzie zasilania PoE IN dodano sekwencyjny start wyjść PoE OUT (podczas uruchamiania i po zwarciu)
- zmniejszono maksymalny pobór mocy (poniżej 0,5W)
- zmniejszono nieznacznie szerokość z 97 mm na 93 mm
Najważniejsze cechy i funkcje:
- niewielkie rozmiary urządzenia
- zasilany z innego switcha PoE w standardzie 802.3at, 802.3af lub Passive (port PoE IN)
- możliwość zasilania do 3 odbiorników PoE 802.3at/af lub Passive (porty PoE OUT)
- możliwość wyłączenia zasilania na wybranych portach PoE
- zasilanie kaskadowe (jeden switch zasila kolejne)
- wzmacnia i rozdziela sygnał sieciowy (w pełni funkcjonalny switch 100Mbps)
- do 40W sumarycznej mocy
- łatwe i szybkie uruchomienie bez konieczności konfiguracji parametrów
- wyraźna, optyczna sygnalizacja stanu zasilania oraz transmisji
- danych szeroki zakres temperatur pracy
- bardzo niski pobór mocy (< 0,5 W)
- sekwencyjny start wyjść PoE
xPoE-4-11A-HS został zaprojektowany jako extender (repeater) sieci LAN oraz zasilania PoE. Regeneruje sygnał sieciowy i przenosi zasilanie PoE na wybrane wyjścia. Najczęściej stosowany jako "wzmacniacz" do przedłużania sieci na odcinkach dłuższych niż 100m. Dodatkowo nadaje się idealnie jako "aktywny rozdzielacz" w sytuacjach, gdy na jednym przewodzie potrzebujemy uruchomić kilka odbiorników PoE (np. kilka kamer IP), lub gdy potrzebujemy stworzyć dodatkowe odgałęzienie sieciowe.
| Porty LAN | 4 porty RJ45 10/100Mbps (auto MDI-MDIX, autonegocjacja) 1 x LAN+PoE IN 3 x LAN+PoE OUT |
| Funkcje portu LAN 1 | WEJŚCIE PoE (zasilanie switcha): Passive (do 40W) lub 802.3at (do 30W) lub 802.3af (do 15W) PINY PoE: 1,2 (V+/-) 3,6 (V+/-) oraz/lub 4,5 (V+/-) 7,8 (V+/-) |
| Wybór standardu PoE (at/af) | LAN1 (PoE IN): automatyczny, domyślnie 802.3at jeżeli obsługiwany przez switch zasilający |
| Funkcje portu LAN 2 | WYJŚCIE PoE (zasilanie kolejnego extendera lub kamery): Passive PINY PoE: 1,2 (V-) 3,6 (V+) 4,5 (V+) 7,8 (V-) |
| Funkcje portu LAN 3-4 | WYJŚCIE PoE (zasilanie kamery): Passive PINY PoE: 4,5 (V+) 7,8 (V-) |
| Dodatkowe funkcje portów | LAN2...LAN4 Sekwencyjne załączanie wyjść PoE: LAN2...LAN4 (podczas uruchamiania lub po zwarciu) |
Niezarządzalne switche i extendery PoE przeznaczone są do współpracy z kamerami IP oraz innymi urządzeniami sieciowymi zasilanymi w standardzie PoE 802.3at/af oraz PoE Passive.

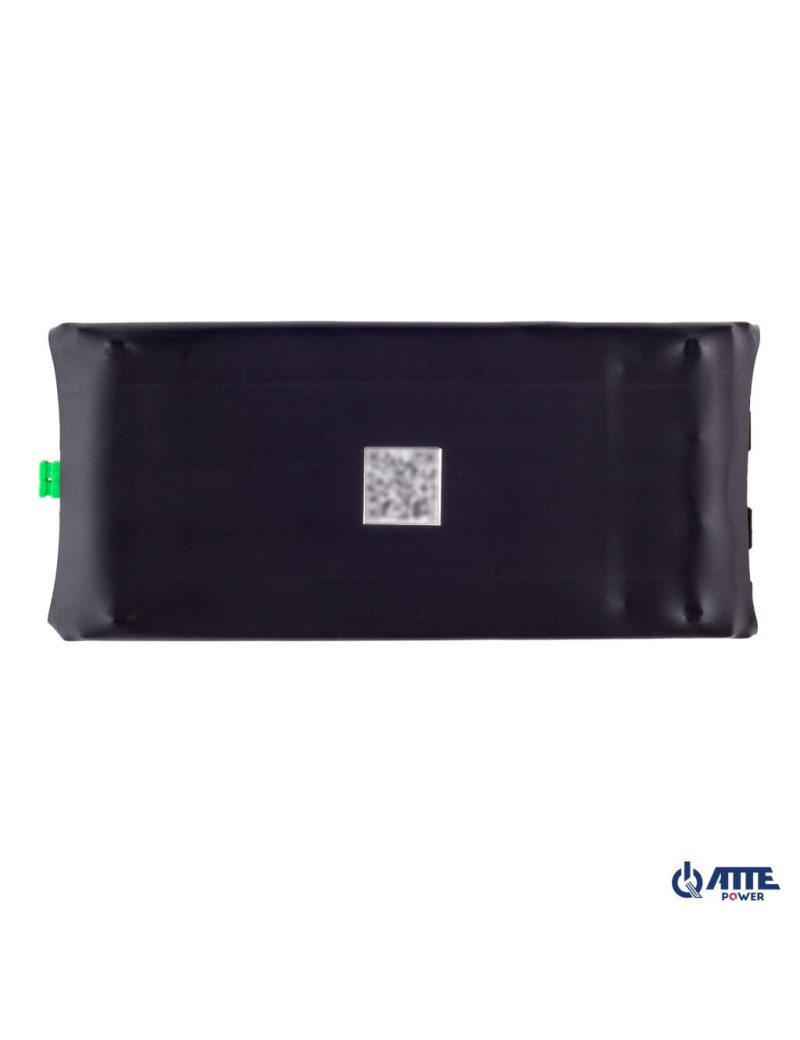

Obudowa HS (Heat Shrink) to przemyślane rozwiązanie zapewniające izolację oraz możliwie jak najmniejsze gabaryty urządzenia. Niewielki rozmiar daje szersze możliwości doboru miejsca montażu.
Pamiętaj o kwestiach, na które nie mamy wpływu...
Sumaryczna moc pobierana przez podłączone do extendera kamery (odbiorniki PoE) nie może przekroczyć budżetu mocy oferowanego przez switch zasilający całą linię:
- dla standardu 802.3af jest to ok. 13W dostępne na extenderze
- dla standardu 802.3at jest to ok. 25W dostępne na extenderze
- dla PoE Passive jest to maksymalnie 40W dostępne na extenderze (LAN1+PoE IN)
Uwzględnij oświetlacze IR - załączają się w nocy zwiększając znacząco pobór mocy. Uwzględnij także straty w przewodzie zasilającym - zależą od jego przekroju, długości oraz wartości napięcia na linii PoE
Przykłady zastosowań
Przykład zastosowania xPoE-4-11A-HS jako ekstender sieci LAN
Wykorzystanie xPoE-4-11A-HS do montażu dodatkowej kamery w istniejącym punkcie kamerowym.
Wykorzystanie xPoE-4-11A-HS do ułatwienia dostępu serwisowego przy kamerze
Przykład zastosowania xPoE-4-11A-HS jako ekstender sieci LAN+PoE dla kilku kamer
