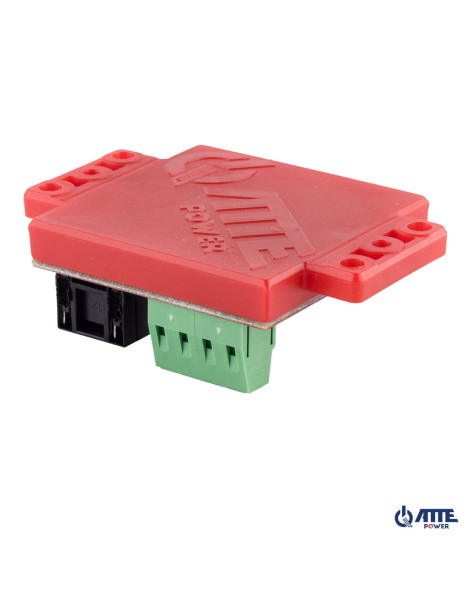

Zestaw do transmisji LAN + PoE przez 2 przewody 100Mbps do 300m
ETH-2wire-SET to zestaw aktywnych konwerterów do transmisji danych z sieci Ethernet i zasilania PoE z wykorzystaniem 2 przewodów, np. jednej pary skrętki UTP. Urządzenia umożliwiają instalację kamer lub innych urządzeń IP PoE w miejscach, gdzie wymiana istniejącego okablowania jest niemożliwa lub nieopłacalna.

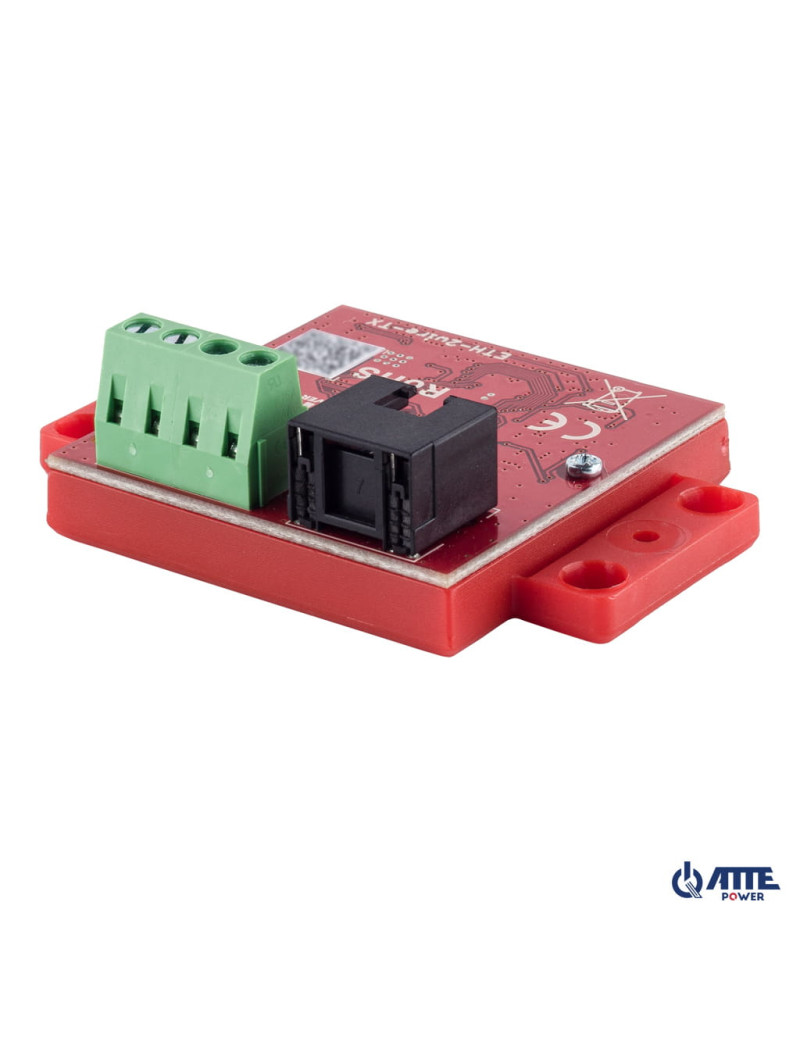

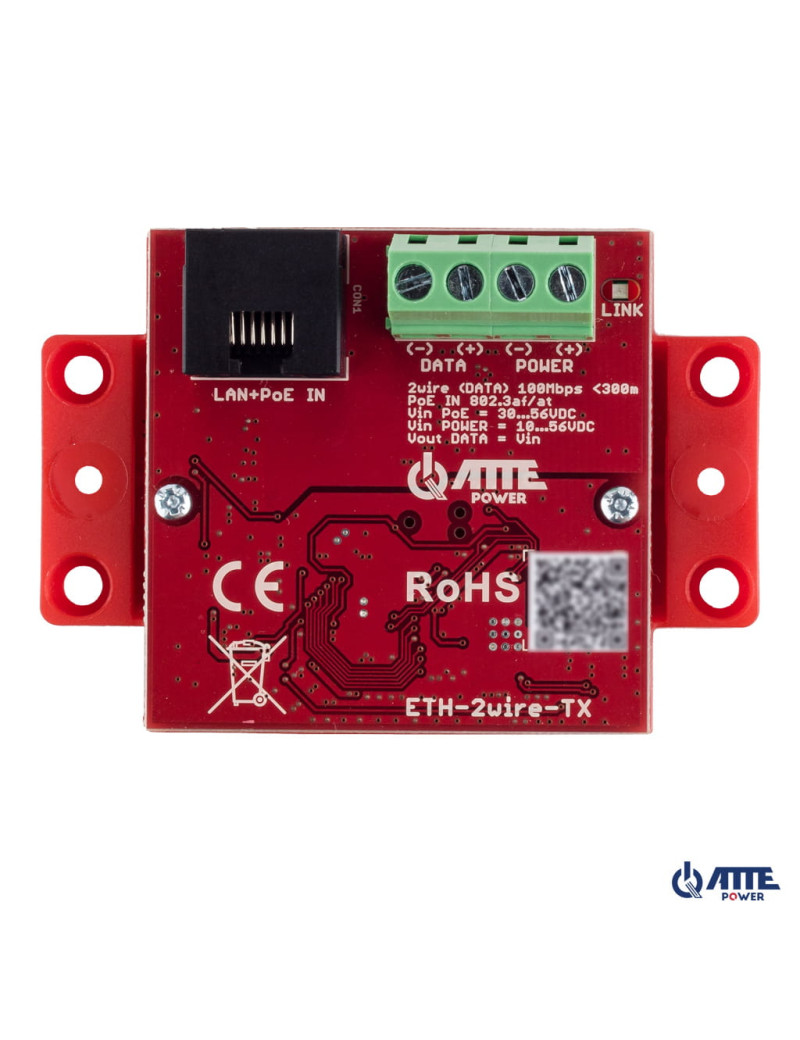

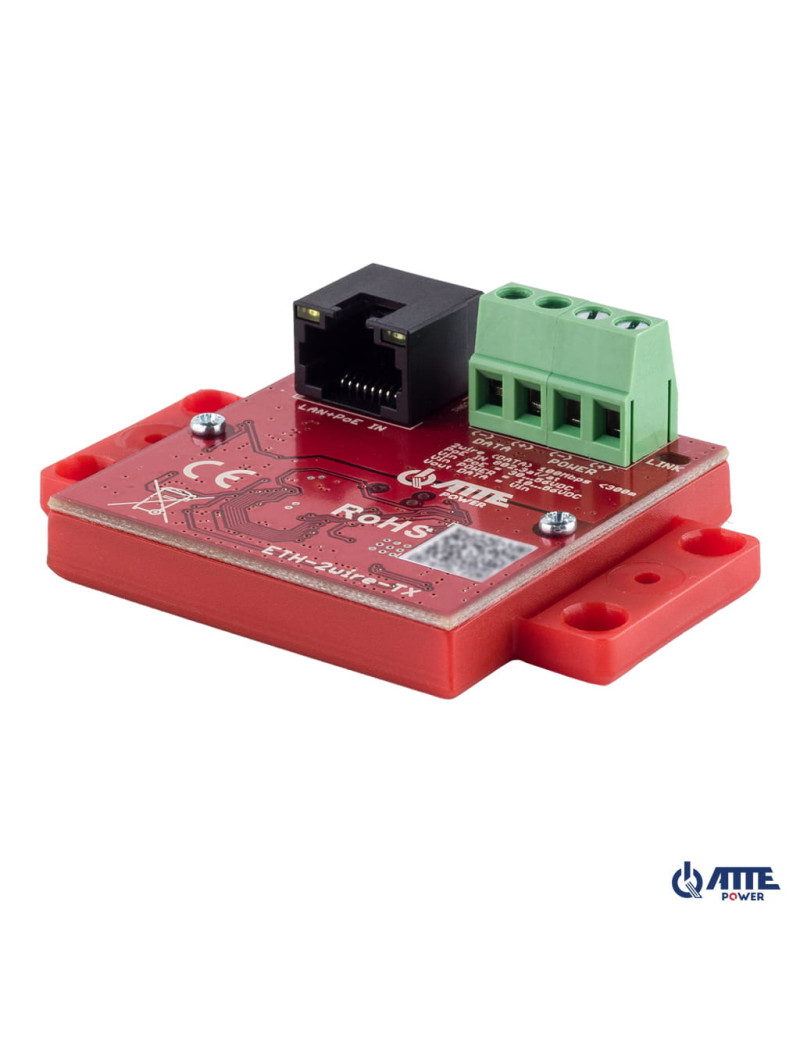

Moduł ETH-2wire-TX zasilany jest z dowolnego switcha PoE (port RJ45), a następnie poprzez 2 przewody umożliwia dwukierunkową komunikację sieciową i zasilanie modułu ETH-2wire-RX.
Maksymalna długość przewodów w linii 2-przewodowej wynosi 300 m.
Do portu RJ45 modułu ETH-2wire-RX na końcu linii można podłączyć kamerę lub inny odbiornik PoE. Urządzenia mogą być opcjonalnie zasilane ze złączy śrubowych POWER.
W zależności od wybranego trybu pracy konwerterów, zasilanie ich i podłączonych do nich urządzeń może odbywać się na kilka sposobów. PoE lub zasilanie zewnętrzne. Zarówno od strony nadajnika ETH-2wire-TX, jak i odbiornika ETH-2wire-RX. Zaawansowana konfiguracja dla różnych trybów pracy, realizowana za pomocą zworek, została szczegółowo opisana w instrukcji urządzenia.
Urządzenie ma bardzo małe rozmiary, co pozwala na łatwą instalację w niewielkich przestrzeniach.
Pozwala to na montaż urządzenia w dowolnej obudowie, jednak najwygodniejszym sposobem montażu są dedykowane obudowy i płyty montażowe serii ABOX, wyposażone w systemowe otwory w rastrze 10,8 mm. Systemowe rozwiązanie pozwala na pionowy lub poziomy montaż wybranych urządzeń w dowolnym otworze w obudowie lub płycie montażowej. Dzięki zastosowaniu dodatkowego adaptera, urządzenie może zostać zamontowane na szynie TH-35.
Obudowa pozwala na montaż na kilka sposobów:
- za pomocą kołków montażowych na rastrze 10.8, który znajduje się we wszystkich obudowach ABOX
- poprzez przykręcenie śruby przez dodatkowe otwory do dowolnej płaskiej powierzchni
- za pomocą płyty montażowej ADD-RACK2U1 lub ADD-RACK2U2
- za pomocą dodatkowych zatrzasków na szynie TH35 (DIN) ADD-TH35
Przykłady zastosowań
Przykładowe zastosowanie ETH-2wire-SET w Trybie 1
Przykładowe zastosowanie ETH-2wire-SET w Trybie 2
Przykładowe zastosowanie ETH-2wire-SET w Trybie 3
Przykładowe zastosowanie ETH-2wire-SET do zasilenia 3 kamer IP PoE
