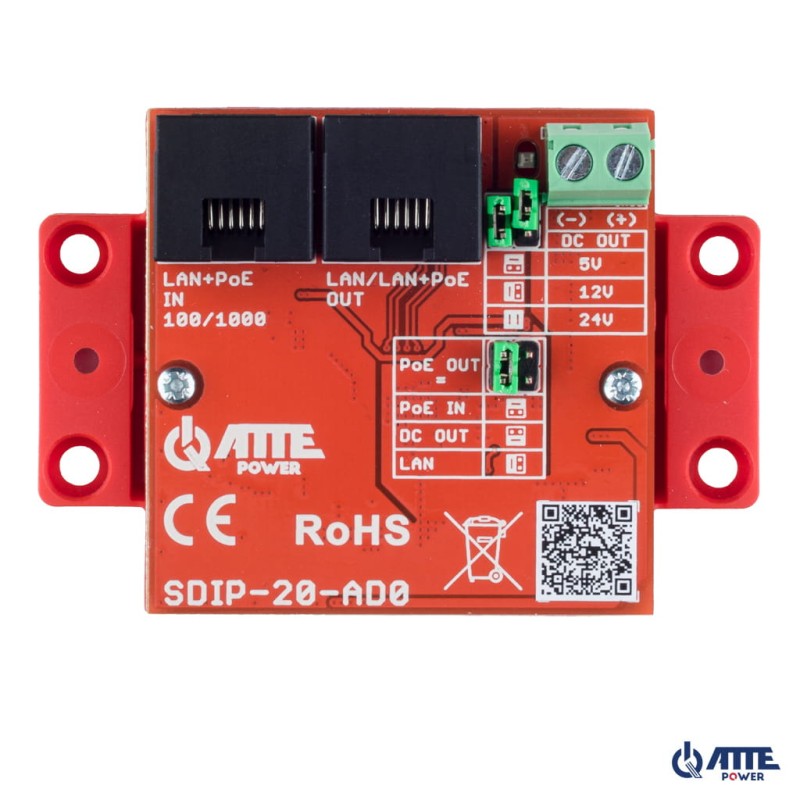

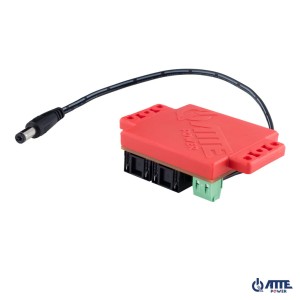

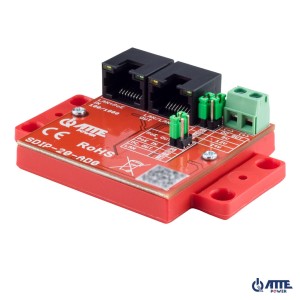

Adapter SDIP-20-AD0

Adapter PoE Gigabit Ethernet obniżający napięcie Vout 5V/12V/24V, Pout max 20W 802.3at/af oraz PASSIVE



Adapter SDIP-20-AD0 przeznaczony jest do zasilania dodatkowych urządzeń poprzez linię PoE  lub obniżenie napięcia PoE obecnego we wtyku RJ45 przy przepustowości 10/100/1000Mbps. Odpowiednie kombinacje zworek pozwalają na wybór właściwej konfiguracji zasilania POE na wyjściu jak i poziomu napięcia wyjściowego z przetwornicy.  Jeden zestaw zworek pozwala wybrać wartość napięcia wyjściowego DC przetwornicy na poziomie 5V, 12V lub 24V.  Drugi zestaw zworek odpowiada za konfigurację zasilania dostępnego w porcie wyjściowym LAN. Pozwala na przeniesienie na wyjście zasilania PoE z wejścia, obniżeniu napięcia PoE do ustawionego zworkami w przetwornicy lub wyłączeniu zasilania i pozostawieniu tylko transmisji LAN.  Adapter jest przeznaczony do współpracy ze switchem PoE pracującym w standardzie 802.3at/af lub PoE PASSIVE.Urządzenie posiada bardzo małe rozmiary co pozwala na łatwą zabudowę w niewielkich przestrzeniach. Dodatkowe kołki montażowe lub adapter pozwalają na montaż w obudowach ABOX lub na szynie TH35.

NAJWAŻNIEJSZE CECHY:

• port wejściowy jak i wyjściowy zapewniają transmisję LAN (LAN + PoE) z prędkością 1000 Mbps
• w jednym urządzeniu łączymy funkcjonalności całej rodziny przetwornic serii ASDC-12-xx-HS



Uwagi instalacyjne:

• Sumaryczna moc pobierana przez podłączone do adaptera odbiorniki nie może przekroczyć budżetu mocy oferowanego przez switch zasilający.
• Przed podłączeniem odbiornika należy się upewnić jaki jest właściwy poziom napięcia PoE oraz na których parach powinno zostać podane zasilanie.
• Przed podłączeniem odbiorników PoE PASSIVE (np. anteny WiFi) upewnij się, że wartość napięcia oraz polaryzacja na pinach RJ45 switcha lub adaptera zasilającego są zgodne z wartościami dopuszczanymi przez odbiornik.
• Podanie niewłaściwego napięcia zasilającego, błędnej polaryzacji lub dobór złych par zasilających może skutkować niestabilną pracą lub w niektórych przypadkach uszkodzeniem urządzenia

 DANE TECHNICZNE:

Obsługiwane zasilacze PoE	802.3 at/af RJ45 Port 10/100/1000MbpsPASSIVE PoE RJ45 Port 10/100/1000Mbps
Złącza	2x RJ45 Port 10/100/1000MbpsNapięcie wyjściowe Vout – terminal połączeniowy DC OUT
Napięcie wyjściowe	DC OUT 5 VDC / 12 VDC / 24 VDC +/-5% ustawiane zworkąPoE OUT brak / 5 VDC / 12 VDC / 24 VDC +/-5% ustawiane zworkąPINY PoE: 4,5 (V+) 7,8 (V-) PassivePoE
Moc wyjściowa DC OUT	max. 20W
Napięcie wejściowe	44 ... 56 VDC (PoE)PINY PoE: 1,2 (V-) 3,6 (V+) 4,5 (V+) 7,8 (V-)
Zabezpieczenia	Zabezpieczenie przeciążeniowe przetwornicy 2A z auto powrotem
Sygnalizacja	LED czerwona - obecność napięcia wyjściowego
Konstrukcja obudowy	Podstawa montażowa uniwersalna, kołki montażowe, szyna TH35 z dodatkowym uchwytem, możliwość przykręcenia do płaskiej powierzchni
Stopień ochrony	IP20
Zakres temperatur pracy	-25°C ... +50°C
Wymiary	51 x 51 (73)x 21 mm
Waga	0,031 kg

PRZYKŁADY ZASTOSOWAŃ: Zasilanie urządzenia Passive PoE 24V z linii PoE 48V

Zasilanie punktu dostępowego AP Passive PoE 24V z linii PoE 48V

Zasilanie urządzeń dodatkowych napięciem 12V z linii PoE

Zastosowanie przetwornicy do zasilania kamery IP bez PoE z 12V

Zasilanie z linii PoE kamery IP PoE oraz dodatkowych urządzeń 12V - mikrofon

Zasilanie z linii PoE kamery IP oraz dodatkowych urządzeń 12V - stacja bramowa, przekaźnik, sygnalizator
