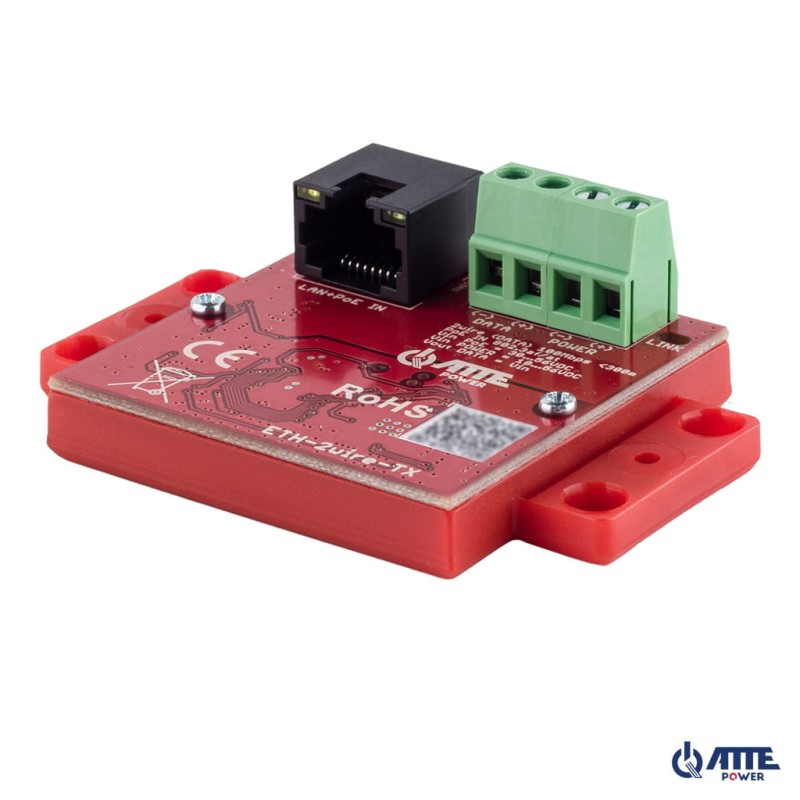

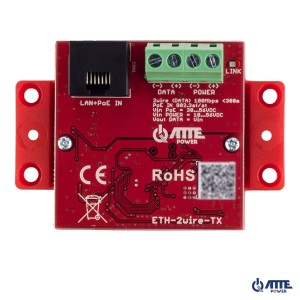

    Transmiter ETH-2WIRE-SET

    Atte Power

    Zestaw do transmisji LAN + PoE po 2 przewodach 100Mbps do 300m

    378,75 zł
    Brutto
    Ilość
    Produkt na zamówienie



    Polityka prywatności



    Dostawy i zwroty



    Informacje o nas

    Opis

    Zestaw do transmisji LAN + PoE przez 2 przewody 100Mbps do 300m

    ETH-2wire-SET to zestaw aktywnych konwerterów do transmisji danych z sieci Ethernet i zasilania PoE z wykorzystaniem 2 przewodów, np. jednej pary skrętki UTP. Urządzenia umożliwiają instalację kamer lub innych urządzeń IP PoE w miejscach, gdzie wymiana istniejącego okablowania jest niemożliwa lub nieopłacalna.

    Moduł ETH-2wire-TX zasilany jest z dowolnego switcha PoE (port RJ45), a następnie poprzez 2 przewody umożliwia dwukierunkową komunikację sieciową i zasilanie modułu ETH-2wire-RX.

    Maksymalna długość przewodów w linii 2-przewodowej wynosi 300 m.

    Do portu RJ45 modułu ETH-2wire-RX na końcu linii można podłączyć kamerę lub inny odbiornik PoE. Urządzenia mogą być opcjonalnie zasilane ze złączy śrubowych POWER.

    W zależności od wybranego trybu pracy konwerterów, zasilanie ich i podłączonych do nich urządzeń może odbywać się na kilka sposobów. PoE lub zasilanie zewnętrzne. Zarówno od strony nadajnika ETH-2wire-TX, jak i odbiornika ETH-2wire-RX. Zaawansowana konfiguracja dla różnych trybów pracy, realizowana za pomocą zworek, została szczegółowo opisana w instrukcji urządzenia.

    Urządzenie ma bardzo małe rozmiary, co pozwala na łatwą instalację w niewielkich przestrzeniach.

    Pozwala to na montaż urządzenia w dowolnej obudowie, jednak najwygodniejszym sposobem montażu są dedykowane obudowy i płyty montażowe serii ABOX, wyposażone w systemowe otwory w rastrze 10,8 mm. Systemowe rozwiązanie pozwala na pionowy lub poziomy montaż wybranych urządzeń w dowolnym otworze w obudowie lub płycie montażowej. Dzięki zastosowaniu dodatkowego adaptera, urządzenie może zostać zamontowane na szynie TH-35.

    Obudowa pozwala na montaż na kilka sposobów:

    • za pomocą kołków montażowych na rastrze 10.8, który znajduje się we wszystkich obudowach ABOX
    • poprzez przykręcenie śruby przez dodatkowe otwory do dowolnej płaskiej powierzchni
    • za pomocą płyty montażowej ADD-RACK2U1 lub ADD-RACK2U2
    • za pomocą dodatkowych zatrzasków na szynie TH35 (DIN) ADD-TH35



    Przykłady zastosowań

    Przykładowe zastosowanie ETH-2wire-SET w Trybie 1

    Przykładowe zastosowanie ETH-2wire-SET w Trybie 2

    Przykładowe zastosowanie ETH-2wire-SET w Trybie 3

    Przykładowe zastosowanie ETH-2wire-SET do zasilenia 3 kamer IP PoE

    Dane techniczne

    Całkowita ilość portów:2 Porty PoE, 2 Listwy śrubowe
    Port PoE IN:LAN + PoE IN
    Porty PoE OUT:LAN + PoE OUT
    Porty LAN 10/100Mbps:LAN + PoE IN, LAN + PoE OUT
    Napięcie wejściowe:Vin PoE - 44 ... 56 V, Vin Power - 24 ... 56 V
    Napięcie wyjściowe PoE:VoutDATA = Vin, Vout = Vin
    Pobór mocy:1,35 W (cały tor)
    Kontrola zasilania na wyjściu:Zworki - konfiguracja w instrukcji i na urządzeniu
    Zabezpieczenia przepięciowe:LAN i DATA
    Zabezpieczenia przeciążeniowe:ETH-2wire-TX - Zabezpieczenie przeciążeniowe na poziomie 0,6 A
    Długość kabla toru 2WIRE:< 300m - 2 pojedyncze skręcane przewody np. 1 para skrętki UTP
    Sygnalizacja toru 2wire:LED 1 (zielony) - link i transmisja danych w torze 2wire
    Sygnalizacja zasilania:LED port RJ45 (żółty) - obecność zasilania
    Sygnalizacja transmisji:LED port RJ45 (zielony) - link i transmisja danych w torze LAN
    Zakres temperatur pracy:-25°C ... +65°C
    Wymiary (S x W x G):51(73) x 51 x 21 mm
    Waga:0,05 kg
    Stopień ochrony:IP20
    Konstrukcja obudowy:Uniwersalna podstawa montażowa
    Montaż:Kołki montażowe, dostępne dodatkowe adaptery do szyny TH-35 oraz RACK
    Kod EAN:5902143691280
    Kod PKWiU:26.30.23.0
    Kod HS:8517 62
    Kod CN2020:8517 62 00
