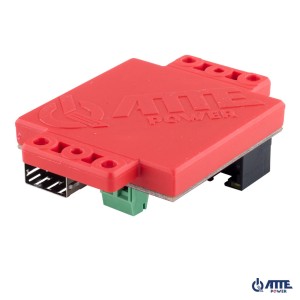

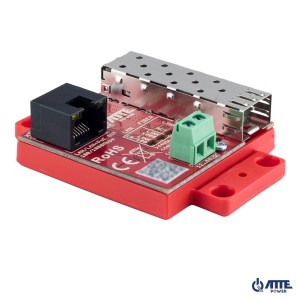

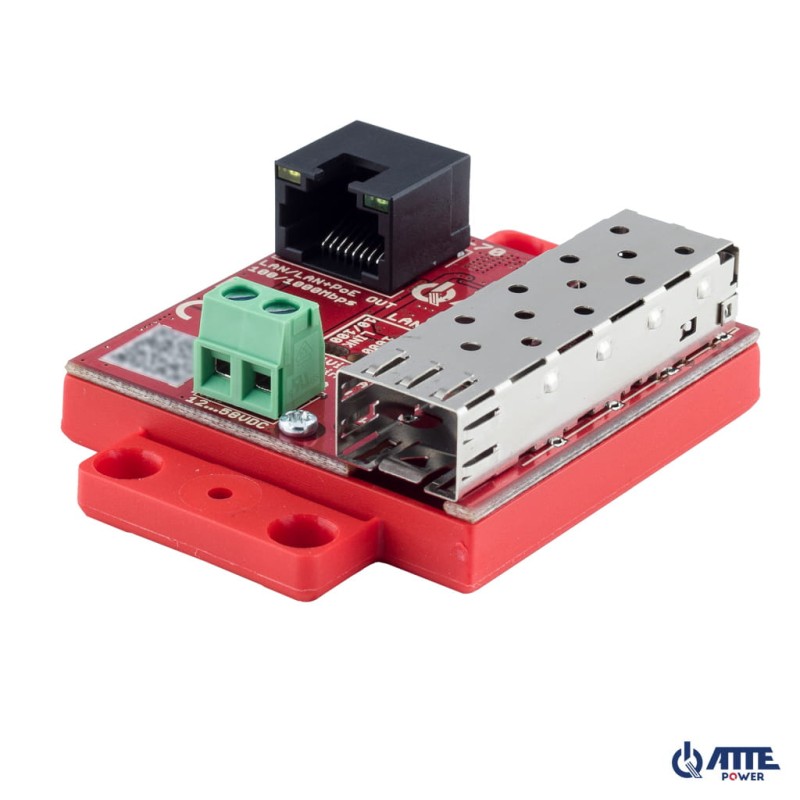

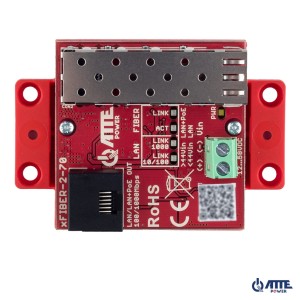

Konwerter xFIBER‑2‑70

Gigabitowy media konwerter Ethernet - SFP, PoE OUT 802.3at/af/passive. 1x LAN 10/100/1000 Mbps oraz 1x SFP 1000 Mbps

Najważniejsze cechy i funkcje:

• autonegocjacja 10/100/1000 na porcie LAN + PoE
• zasilanie przez złącze śrubowe (Vin) szeroki zakres napięcia wejściowego
• łatwe i szybkie uruchomienie bez konieczności konfiguracji parametrów
• bardzo niski pobór mocy (< 1,5W)

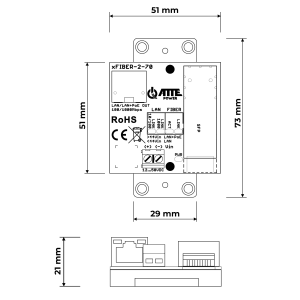

• niewielkie rozmiary modułu

xFIBER-2-70 jest gigabitowym konwerterem Ethernet - SFP dedykowanym do systemów telewizji przemysłowej IP. Pozwala na zmianę medium transmisyjnego ze skrętki miedzianej UTP na światłowód i odwrotnie. Stosując dowolną kompatybilną ze standardem IEEE 802.3z wkładkę SFP mamy możliwość dostosowania parametrów toru optycznego do wymogów instalacji (np. współpraca z światłowodami jednomodowymi lub wielomodowymi).

W połączeniu z zasilaczami APS/AUPS oraz ekstenderami APT/xPoE umożliwia łatwą budowę punktów dystrybucyjnych dla rozległych instalacji CCTV opartych o okablowanie światłowodowe.

Moduł może być zasilany wyłącznie poprzez złącze śrubowe napięciem z zakresu 12-58VDC. Port gigabit LAN może obsługiwać urządzenia zasilane z PoE

pracujące w standardzie 802.3af/at oraz PASSIVE (dla Vin >44VDC). Po podłączeniu odbiornika następuje automatyczna identyfikacja i wybór odpowiedniego standardu zasilania PoE.

Niewielkie rozmiary umożliwiają zabudowę urządzenia w dowolnej obudowie, jednak najwygodniejszym sposobem montażu, są dedykowane obudowy serii ABOX, oraz blachy montażowe, wyposażone w otworowanie systemowe w rastrze 10,8mm. Systemowe rozwiązanie pozwala na pionowy lub poziomy montaż wybranych urządzeń w dowolnej, otworowanej części obudowy lub blachy montażowej.

Uwaga! wkładki SFP należy zakupić oddzielnie (ATTE nie posiada wkładek w ofercie) nie współpracuje z wkładkami SFP w standardzie IEEE 802.3u 100Base-FX

Przykład zastosowania xFIBER-2-70 jako punktu dystrybucji dla jednej kamery IP PoE

Przykład zastosowania xFIBER-2-70 oraz xPoE-3-11A w punkcie dystrybucyjnym z podtrzymaniem zasilania
